Le projet de rénovation des bureaux Aramis en belgique
Produit spécifique d’après le Seno
Immeuble Aramis – © Piet Mares
À proximité de l’aéroport de Bruxelles (Belgique), Aramis est un immeuble de bureaux qui a renouvelé son éclairage, en choisissant des appareils compatibles avec les structures du plafond déjà en place. Un mode de montage spécifique a donc été développé pour installer des luminaires sur un plafond en bac acier.
SFEL a conçu un système de fixation par les embouts des luminaires.
Sur ces produits, un crochet d’extrémité a été ajouté afin de positionner chaque appareil sur le support bac acier du plafond. À partir de notre profilé SENO – de longueur 610 mm à 1 510 mm et de largeur 100 mm – près de 200 profilés personnalisés ont été fabriqués. Des profilés à crochet, avec 3 longueurs spécifiques (870 mm, 880 mm et 1 250 mm) et une largeur de 100 mm sont présents dans ce bâtiment.
Spécificités des produits
• Lieux d’installation : bureaux (open space, salles de réunion, postes de travail)
• Options choisies : précablage 200 mm, connecteur GST15, UGR < 19, corps et embouts RAL 9003, polycarbonate clair diamanté avec film PMMA opale
• Fabrication : 188 luminaires (longueurs : 870 mm, 880 mm, 1 250 mm)
Les points clés du projet
• Demande : remplacer des luminaires en les installant sur les structures existantes au plafond
• Contrainte : proposer un mode de montage au plafond non vissé et non suspendu
• Solution : concevoir un système d’installation fixé sur l’armature du plafond
Le système de fixation pour support bac acier

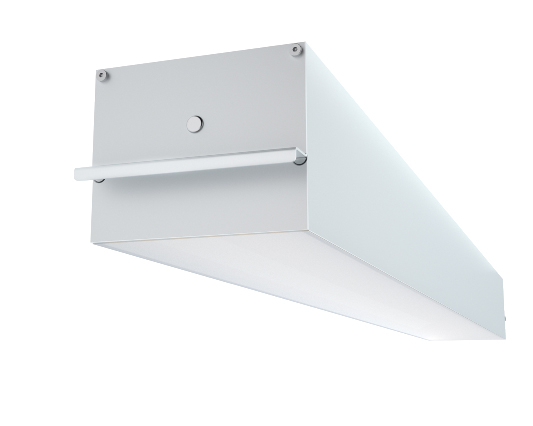

I. Conception d’embouts personnalisés
• Utilisation d’une quincaillerie de fixation spécifique :
– les vis à tête fraisée servent à plaquer les crochets par-dessus
– le rivet au milieu assure un maintien permanent sur les embouts
– les vis à tête cylindrique garantissent une fixation solide des crochets sur le corps du luminaire
• Réalisation de multiples perçages de fermeture
II. Fabrication d’un crochet d’extrémité
• Intégration d’une pièce rapportée qui permet une fixation par les embouts du produit
• Le crochet s’utilise comme une pièce qui clipse le luminaire au support bac acier
III. Mode d’installation

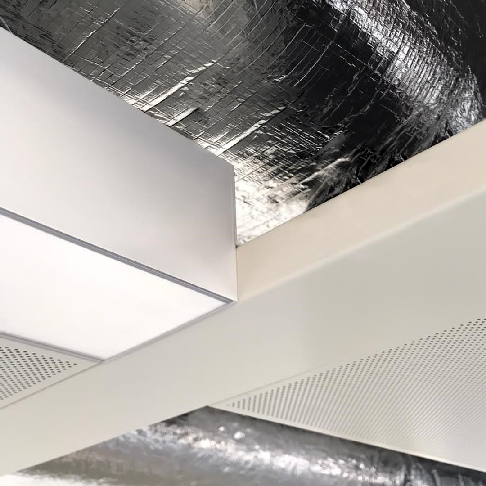

• Fixation des luminaires à crochet entre chaque armature des bacs acier
• Utilisation des filins de sécurité présents sur le dessus de l’appareil

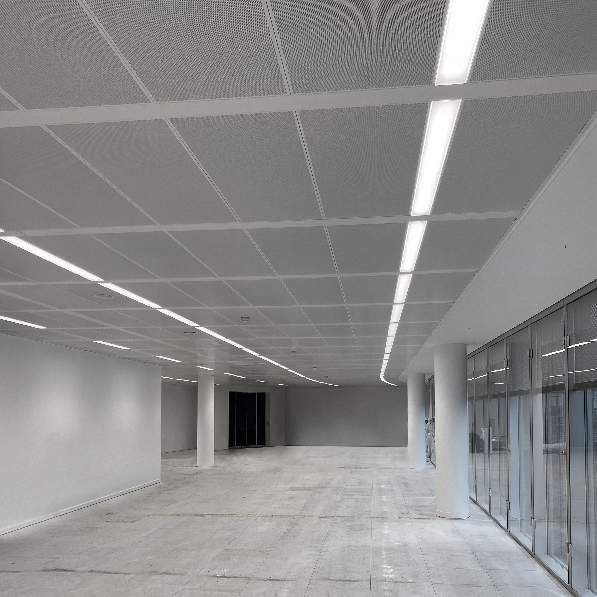

Éclairage dans des bureaux – Photographie retouchée – © Romain REIX – Rénovation Intérieur Plus

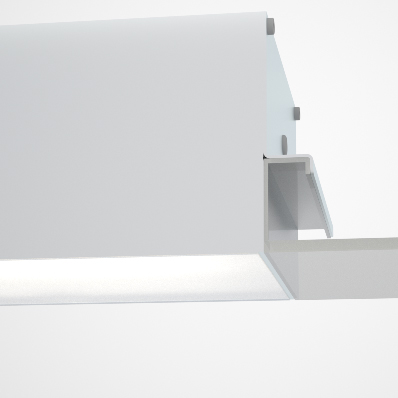

Zoom produit spécifique
